Ракеты против бронетехники: от «Шмеля» до «Булата». Часть I

ПТРК 2П26 «Шмель». Фото: КБ машиностроения

Танки являются самыми тяжелобронированными объектами бронетанковой техники и главной ударной силой сухопутных войск. Вместе с первыми танками появились и начали развиваться противотанковые средства. Своеобразное соревнование шло на протяжении всей истории их существования и продолжается в наше время, оно многогранно и представляет собой сложнейший комплекс военно-технических средств и мероприятий по их применению.

В данной статье мы рассмотрим одно из самых основных, современных и эффективных противотанковых средств. Речь пойдет о противотанковых управляемых ракетных снарядах — ПТУРСах, а точнее — о противотанковых ракетных комплексах (ПТРК), где управляемая ракета является основным поражающим средством.

В наше время ПТРК из средства борьбы с бронетехникой противника эволюционировал до одного из видов высокоточного оружия. Благодаря способности с высокой точностью поражать широкую номенклатуру целей, ПТРК стали эффективным средством поражения и одним из наиболее массовых видов вооружений. Разработкой новейших ПТРК в составе Госкорпорации Ростех занимается холдинг «Высокоточные комплексы».

От ПТУР к ПТРК

Что представляет собой противотанковый ракетный комплекс? Это, как правило, противотанковая управляемая ракета плюс средства ее наведения на цель — пусковая установка/пусковой контейнер. Для гарантированного поражения бронетехники большинство ракет использует кумулятивный принцип. Для пробивания многослойной, комбинированной танковой брони, а также брони, оснащенной динамической защитой, применяют сдвоенную, или тандемную, кумулятивную боевую часть (БЧ). Для борьбы с бронетехникой, оснащаемой в последнее время системами активной защиты, в ПТРК был реализован принцип стрельбы «тандем» — две ракеты запускаются по одной цели с минимальной разницей по времени.

В результате, если активная защита сработает по первой ракете, то вторая гарантированно поразит цель.

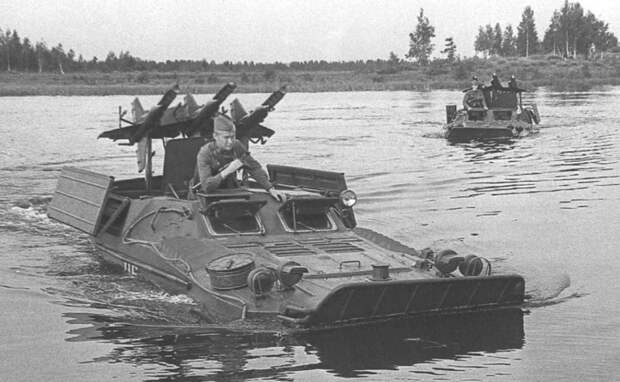

Боевые машины 2П27 с ракетами 2К16 пересекают водную преграду в ходе учений

Оснащение боеголовок ракет может варьироваться в связи с применением ПТРК в роли высокоточного оружия мотострелковыми и штурмовыми подразделениями. Сегодня ПТРК оснащаются как мощными тандемными кумулятивными боевыми частями, обеспечивающими бронепробиваемость на уровне 1000-1200 мм, так и боевыми частями зажигательного (термобарического) или фугасного действия, а также осколочно-фугасными боевыми частями.

Современные ПТРК могут бороться и со средствами воздушного нападения, такими как боевые ударные вертолеты, истребители-бомбардировщики и штурмовики. В отличие от первых противотанковых ракет, у современных ПТРК ракета наводится на цель в полуавтоматическом режиме либо в автоматическом режиме за счет применения автоматов сопровождения цели. Оператору лишь требуется подготовить комплекс к выстрелу, выбрать цель и осуществить пуск ракеты, которую система управления автоматически наведет на цель.

Краткий экскурс в историю

Разработка первых в Советском Союзе противотанковых ракетных комплексов началась во второй половине 1950-х годов. Работы по отечественным ПТРК проводились в Специальном конструкторском бюро гладкоствольной артиллерии. Сегодня это Научно-производственная корпорация «КБ машиностроения» — один из ведущих российских конструкторских и научно-производственных центров, входящий в состав холдинга «Высокоточные комплексы» Ростеха. Главным конструктором первых советских ПТРК выступил выдающийся разработчик ракетной техники, Герой Социалистического Труда, заслуженный конструктор РФ Сергей Павлович Непобедимый.

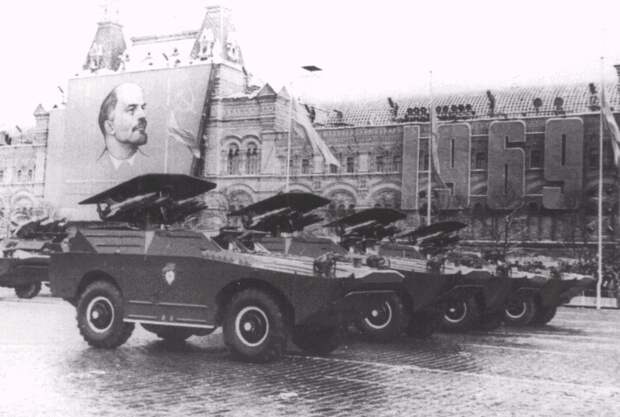

Боевые машины 9П110 с противотанковыми ракетами 9М14М «Малютка» на параде 1969 года в Москве

Первая советская противотанковая ракета получила индекс 3М6 и шифр «Шмель», а сам комплекс имел индекс ГРАУ (Главного ракетно-артиллерийского управления) 2К15. Ракета была достаточно простой, из сложных приборов имелись взрыватель и двухстепенной гироскоп. Управление ракетой осуществлял наводчик-оператор в ручном режиме, сами команды на ракету передавались по двужильному кабелю, который разматывался с катушки, находящейся в корпусе ПТУР. Максимально простой, дешевой в производстве, но от этого не менее эффективной, была и сама конструкция ракеты: в носовой части располагалась кумулятивная боевая часть, за ней находился гироскоп, далее катушка с кабелем, и уже в хвостовой части — маршевый и стартовый твердотопливные двигатели. В августе 1960 года ПТРК «Шмель» был принят на вооружение Советской армии.

Первое боевое применение советских ПТРК состоялось в арабо-израильской войне 1967 года. Дебют оказался успешным, и было решено продолжать работы по совершенствованию нового вида противотанкового оружия. Уже в 1963 году на вооружение поступает новый ПТРК 9К11 «Малютка». Его создавали, опираясь на опыт боевого применения «Шмеля», основной задачей оставалась борьба с бронированным противником, но помимо этого, ракета комплекса должна была также обладать возможностями по разрушению вражеских укрытий, полевых укреплений, огневых средств и точек. Существовал также переносной вариант этого комплекса.

ПТРК «Малютка» на вертолете Ми-2. Фото: Pibwl / wikipedia.org

Для своего времени комплекс «Малютка» обладал выдающимися ТТХ: дальность стрельбы — от 500 м до 3 км. Боевая эффективность подтверждалась статистическим коэффициентом уничтожения цели типа «танк» в 0,7 единиц, т.е. вероятность уничтожения танка одной ракетой ПТРК «Малютка» составляла 70%.

«Шмель» и «Малютка» относятся к противотанковым ракетам первого поколения. Их главной особенностью было то, что ракета наводилась на цель в ручном режиме по методу «трех точек»: наводчик-оператор при помощи органов управления наземной аппаратуры совмещал ракету с целью, удерживая ее постоянно в поле зрения прицела, таким образом три точки оказывались на одной линии: оператор, ракета, цель. Передача команд от наземной аппаратуры пусковой установки к ракете шла через провод, который разматывался с катушки, установленной в ракете.

Продолжение следует...
